PRCD系列结合高精度压力控制、厚度和电阻测试系统，四探针和两探针法自由选择，精准测试粉末的电阻率和压实密度，可用于材料研发以及粉末物料批次稳定性监控。

应用：锂（钠）电正负极粉末（LCO/NCM/LFP/Graphite等）、导电剂、固态电解质粉末、其他微米级粉末材料等。

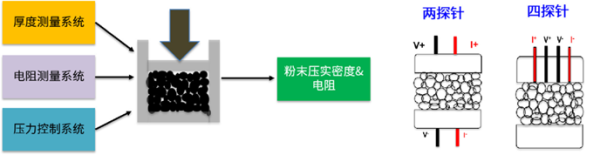

1、测量原理

•  测试方法：将一定质量的粉末（1~2g）装入治具中，放入PRCD系列仪器，软件上设置施加压强（≤200MPa）和保压时间后，开始测试粉末受压过程中厚度及电阻的变化。

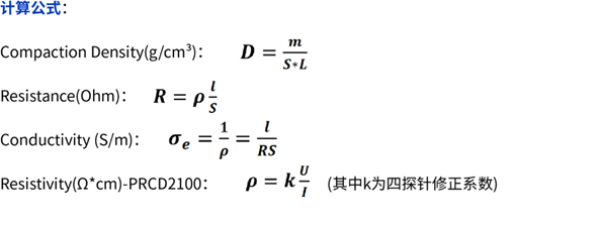

•  测试参数：压力、压强、环境温度、环境湿度、厚度、电阻、电阻率、电导率、压实密度

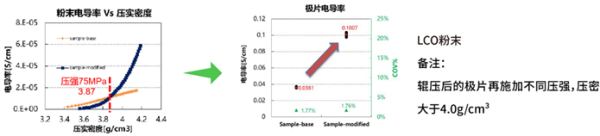

 2、结果分析

•  改性后的粉末样品，当压密小于~3.87g/cm³(压强<75mpa）时，电导率较改性前低；< p="">

•  但是，当压密大于~3.87g/cm³(压强>75MPa）时，改性后粉末的电导率开始优于改性前，并随着压密的增大而快速增大，电导率性能得到显著改善；

•  该粉末制成极片后的压密通常大于4.0g/cm³，在此压密下，改性前后的粉末电导率趋势与极片电导率趋势一致。

•  粉末电导率测试时，粉末的压实密度要与实际极片的压密接近，这样才能有效评估粉末电导率在真实极片中的改善情况。因此，测试过程需要使用大压强。

1、高镍正极材料

电阻率测定通过定量表征表面包覆对导电网络的改善，明确材料改性对电子传输的促进作用，是解析电极性能提升机理的关键切入点。

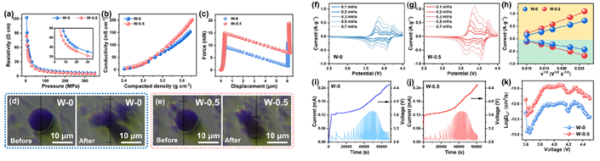

(a) W-0 和 W-0.5 样品的粉末电阻率（b）电子电导率（c）单 粒子力测试（d）W-0（e）W-0.5 样品单粒子力学测试前后的光学照片（f）W-0 和（g）W-0.5 在 0.1-0.7 mV s-1下的 CV 曲线（h）扫描速度和峰值电流之间的关系（i）W-0 的 PITT 测试（j）W-0.5 的 PITT 测试（k）相应的 Li+扩散系数。

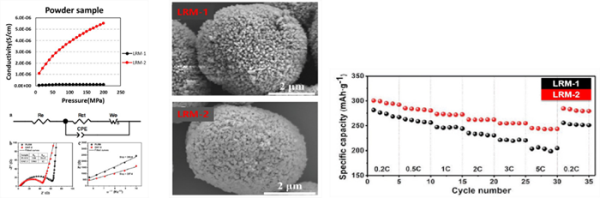

2、富锂材料

分析富锂材料改性方法优劣：通过调控材料表面结构可降低材料的电阻率！

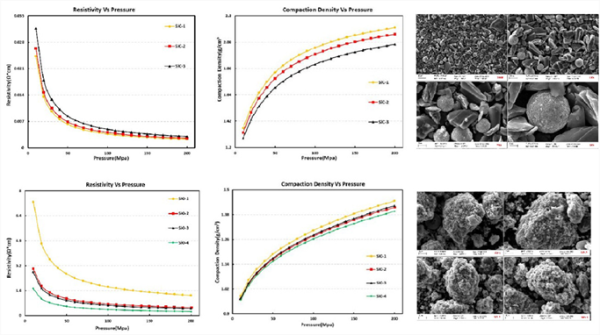

3、硅基材料

SiC-其中Si含量分别为3%、6%、10%

评估不同混合比例、不同改性工艺条件下材料的差异分析，为材料改性及差异分析评估提供一种新的思路与方向。

SiO-材料烧结温度：SiO-1＜SiO-2＜SiO-3＜SiO-4

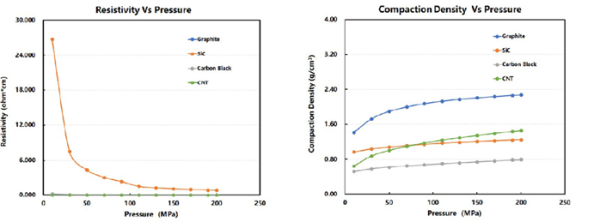

4、负极材料与导电剂

常见锂电负极材料&导电剂粉末电阻率&压实密度：不同类型的负极材料和导电剂的粉末电阻率和压实密度有明显的区分度。

5、碳材料压缩性能

分析材料反弹强度：石墨颗粒层级的压缩性能比硬碳大，这主要与两种材料的微观结构有关。
