对于非水相体系的锂电池材料而言，水分是一个关键指标，因为它不仅会对材料的稳定性有影响，而且可能引起一系列有害的反应。

本期小编给您介绍以下相关内容：

1、锂电池的组成与材料含水量标准

2、正极材料、负极材料、隔膜材料的水分测定

3、卡式炉法测定过程

4、主要测量参数

5、注意事项

一、锂电池的组成与材料含水量标准

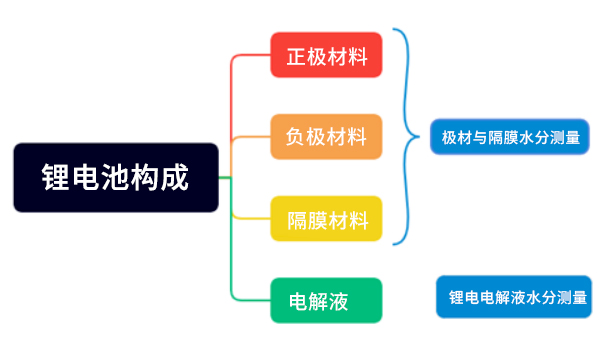

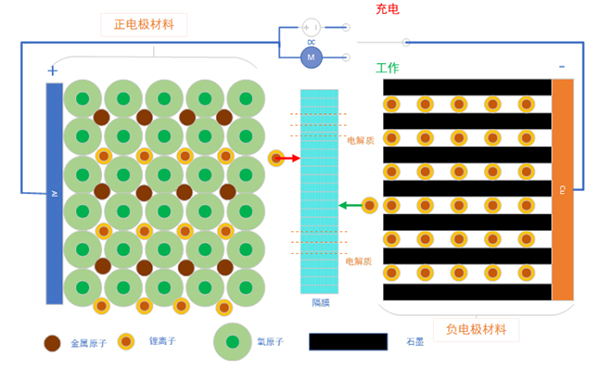

锂电池一般由如下几种材料构成：

由于锂电体系有非常多的组成方式，而且各家的具体材料详细组成在文献中一般不予公开。这就提高了水分测量的难度。

 一般情况下，都最终需要确保材料的含水量低于相关标准的要求。在相关国标或行业规范中，对锂电材料含水量有如下的要求：

二、正极材料、负极材料、隔膜材料的水分测定

1、材料特征

正负极材料

（1）在工艺中，水分含量对电池制浆影响很大，影响正极浆料的粘结。

（2）正极材料的水分含量与其颗粒物的比表面、颗粒大小及分布、表面孔隙度、表面包覆物种类、含量等都密切相关。

（3）一般都属于易吸水材料。

隔膜材料

目前还没有统一的技术标准，但各家企业有自身的品控标准。

2、测试方法

（1）材料的测量分为材料的监控和成品材料测量，二者所用的方法和要求基本相同。

（2）待测材料以固体或半固体的形式存在。由于样品难溶解，不适合直接进样。

（3）一般采用卡式炉+卡式库仑法的方式，由于电极材料形式种类比较多，测量的样本通量比较大，大部分用户采用自动卡式炉+卡式库仑法。

3、适用设备

三、卡式炉法测定过程

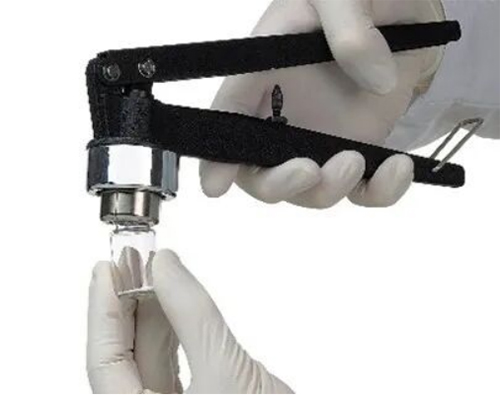

1. 样品在现场或干燥环境中（手套箱），被取样和密封到样品瓶中。

（1）取样的多少取决于待测样品的含水量，对于电池极材，一般范围从0.3克~1.5克左右。

（2）取样的样品的重量，需要天平称重。

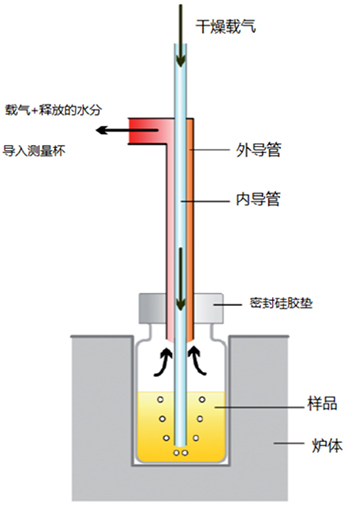

2. 样品被密封到样品瓶后，即可用于测量。卡式炉的原理如下图：

3、样品瓶置于加热炉上，炉温为重要的测量参数，由实验优化获得，一般在150°C~200°C。

4、载气通过干燥的分子筛后，其水分被吸收，干燥后的载气通过取样针的内导管进入样品瓶内，将因高温而从样品中释放的水分带入卡式水分测量杯中测量。

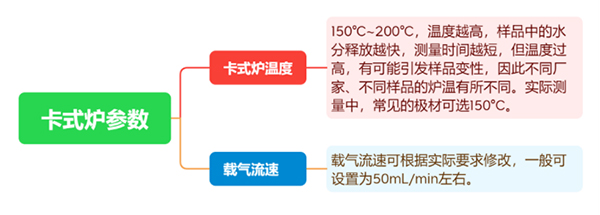

四、主要测量参数

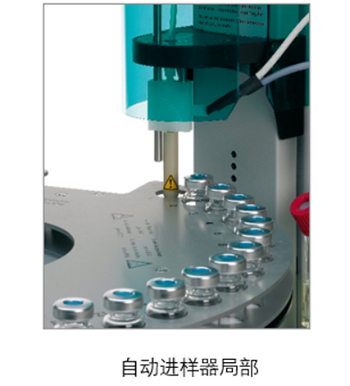

五、测定过程

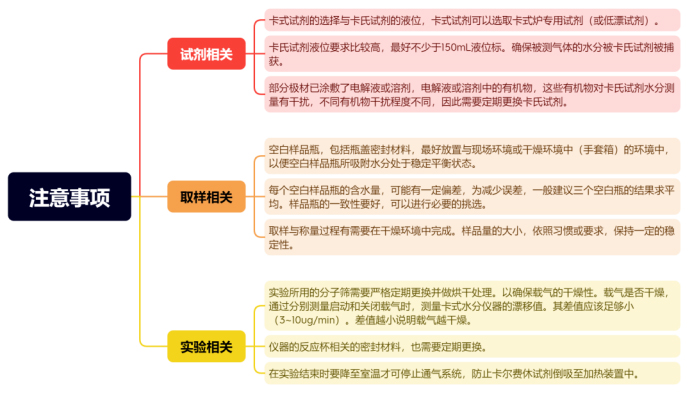

六、注意事项

转载自瑞士万通微服务
